8A10N, Special Call National Heroes Day 2020

Suatu kebangaan bagi diri kita, bisa berperan aktif dalam giat tahunan yang diadakan oleh ORARI DAERAH JAWA TIMUR LOKAL SURABAYA, mulai dari desain Softcopy QSL Card sampai dengan Generate QSL untuk semua partisipan dalam acara ini.

Berawal dengan ide ingin membuat desain gambar QSL Card yang unik dengan kriteria yang bisa mencerminkan dari Hari Pahlawan itu sendiri, jalan-jalan mengelilingi kawasan heritage kota Surabaya, mencari arti dan makna dalam desain gambar yang akan dibuat nantinya.

Akhirnya menemukan ide tentang peristiwa 10 November itu sendiri, dimana peristiwa itu sendiri seringkali dilakukan Drama Kolosal-nya oleh teman-teman teaktrikal di Surabaya, kontak beberapa teman-teman fotografi untuk mendapatkan koleksi foto tentang giat Drama Kolosal 10 November, masih belum mendapatkan gambar yang sesuai untuk dituangkan dalam QSL Card.

Terbersit ide untuk menghubungi seorang Senior Fotografer, Hongky Zein(@hzspirit) yang merupakan Anggota Urban Sketchers Surabaya,  sering kali menggambar suasana sosial & landscape yang dijumpainya, singkat kata berdiksusi dengan beliau menjelaskan giat SES makna dan pencapaianya, finally beliaunya bersedia membantu dan mencurahkan idenya untuk membuat gambar dasar yang penuh makna untuk giat SES Hari Pahlawan 2020 ORARI DAERAH JAWA TIMUR LOKAL SURABAYA.

Tidak lupa kita juga mendokumentasikan giat SES mulai dari awal persiapan Antenna, Perangkat dan Uniform yang dipakai dalam giat tersebut dalam sebuah video pendek, berharap akan semakin banyak tumbuh generasi muda di bidang Amatir Radio.

Ucapan terima kasih kepada bpk. Tri Hari Sugiyanto-YC3CKH selaku Ketua Orari Lokal Surabaya, Pengurus Orlok, NCS OLS, Para Operator dan Donatur yang telah mendukung giat ini sekaligus berjibaku mengoprasionalkan perangkatnya selama 18 jam non stop demi terlaksananya giat SES2020 Orari Lokal Surabaya.

Semoga Dokumentasi ini bisa menjadi Semangat buat teman-teman Radio Amatir dalam berkreasi sehingga bisa menarik lebih banyak generasi penerus Amatir Radio Nusantara, dengan tagline Hari Pahlawan adalah PAHLAWANKU SEPANJANG MASA.



Metode Belajar kode Morse untuk CW

"The Real Man user 3 Pedals" CW ibarat bela diri adalah Jurus Dasar dalam Ilmu Silat yang sudah mulai terlupakan oleh para Amatir Radio, Seorang Amatir Radio sejati pasti hafal diluar kepala untuk komunikasi dengan CW....bagaimana ingin mecoba menjadi "The Real Amateur Radio Man" ?

Kelebihan yang bisa kita dapat apabila kita mahir CW adalah :

1. komunikasi bisa dengan QRP (low power tetapi jarak jangkauan lawan bicara kita bisa jauh)

2. modal pesawat transceiver untuk CW <1jt sudah dapat komunikasi

3. antenna yang digunakan bisa seadanya, karena daya pancar kecil dan bisa dipasang diantara pepohonan atau di tepi pantai dll.

4. karena daya kecil bisa menggunakan supply DC dari Aki Motor.

ada beberapa metoda dalam mempelajari kode morse baik secara visual maupun audio, kita bisa memilih mana yang paling cocok buat kita, yang penting adalah niat dan tidak mudah putus asa.

berikut adalah beberapa metode belajar morse dengan visual :

Untuk belajar morse secara audio, ada karya dari YB0AU (Alm) B. Zulkarnain Markonis TNI/AU.

dan sharing dari YB5QZ yang saya kutip dari YBLand DXClub

ada 6 Jilid konversi kaset ke dalam MP3 yang patut untuk kita coba, silahkan klik nama kasetnya dibawah ini :

1. Kaset jilid 1
2. Kaset jilid 2
3. Kaset jilid 3
4. Kaset jilid 4
5. Kaset jilid 5
6. Kaset jilid 6

tetap semangat, jangan mudah putus asa .... kita lestarikan komunikasi CW.



Menjadi World Class Amateur Radio



Dari judulnya membuat kita bangga dengan pencapaian kita kedepan nantinya, World Class Amateur, apa saja yang musti kita lakukan :

1. Mempunyai Radio Transceiver yang bekerja pada Band Amatir Radio tentunya, bisa Radio BuildUp maupun Rakitan(Homebrew, BITX dll)
2. Power Transmit dari Radio Transceiver disesuaikan dengan standard peraturan yang sudah ditentukan.
3. Pastikan daya pancar kita tidak mengganggu komunikasi pada rentang frekwensi yang lainnya(interferensi tetangga) khususnya untuk Radio Transceiver Rakitan atau modifikasi.
4. Mempunyai Call Sign ORARI, ini adalah syarat mutlak saat ini karena hanya Callsign ORARI yang saat ini diakui oleh Organisasi Amatir Radio di dunia.
5. Rentang pita Frekwensi ber-QSO sesuai dengan Standard yang ditentukan oleh pemerintah dan Regulasi Dunia.
6. Menghafalkan kode-kode dalam komunikasi : Morse, Q Code, Code Alphabet.
7. berperan aktif dalam kegiatan ORARI dan Masyarakat bila dibutuhkan.

Registrasi beberapa Online Aplikasi Log online di Internet :

a.  QRZ di www.qrz.com, kita harus registrasi detail informasi di QRZ baik data personal, lokasi GRID, ITU Zone, CQ Zone, Longitude-Latidute, IOTA dll

b.   LoTW salah satu destinasi log di ARRL, http://www.arrl.org/tqsl-download melalui aplikasi TQSL dan request registrasi admin TQSL

c.   E-QSL merupakan aplikasi QSL secara otomatis yang akan merecord log QSO kita dan generate QSL Card secara otomatis.

d.  Ultimate AAC mengumpukan semua log Digimode yang sudah kita buat dan melakukan sinkronisasi otomatis dengan beberapa stakeholder Group Digimode Dunia.

Sebelumnya kita musti registrasi di https://epc-mc.eu/ dan download Aplikasi Ultimate AAC untuk melihat progress award dari log yang sudah kita upload.

e.    N1MM+ merupakan aplikasi log manual standalone yang wajib kita install di PC kita untuk record log QSO dan ADIF files dari log yang sudah kita buat dapat kita export ke semua aplikasi log online di internet.

bentuk konfirmasi dari QRZ dan LoTW dapat disinkronkan berupa tanda bintang dalam lingkaran hijau seperti dibawah ini.



dari beberapa fasilitas diatas ada yang FREE untuk basic membership dan berbayar untuk fitur-fitur tambahan yang ingin kita capai, semua tergantung kemudahan yang ingin kita dapatkan.... Good Luck & 73.

Assembly SDR Transceiver - SoftRock RXTX Ensemble Transceiver Kit

Masih Dalam Rangka HUT ORARI ke-52 SEMUA BERGERAK SEMUA TERLIBAT, beginilah penampakan dari SDR Transceiver Softrock yang melegendaris, order langsung dari US, dimensi PCB dan kompenen yang ada di dalam paket product-nya.

Soldering secara lengkap dapat dilihat di website http://www.wb5rvz.org/ensemble_rxtx/index?projectId=14 , sangat menbantu untuk step by step installation dan testing-nya.

Sebelumnya untuk Skema Rangkaian secara lengkap ada dibawah ini :

Modul yang tersolder pertama kali adalah regulator dan local oscillator, butuh skill soldering SMD karena dibalik board semua IC package-nya adalah SMD.

sampai sejauh ini proses soldering dan testing tidak mengalami hambatan yang berarti, testing dengan software CFGSR untuk melakukan testing Local Oscillator via USB Port.

setelah memastikan Lokal Oscillator bisa berkomunikasi dengan PC dan Frekwensinya bisa keluar sesuai dengan yang diinginkan melanjutkan ke modul yang didepan-nya, dalam hal ini saya langsung merakit secara keseluruhan untuk memudahkan pekerjaan solder mensolder-nya.

Hal yang perlu diperhatikan adalah melilit toroid, beberapa menggunakan bifilar berpilin sehingga musti hati-hati dalam proses melilit toroid dan bonicular toroid-nya. Hati-hati ada 2 jenis binocular toroid yang berbeda(binucular mengkilap dan doff).

 penampakan inductor toroid yang sudah terpasang

TESTING .............................................

TO BE CONTINUED

DIY FT8 Digimode Interface (2)

Orari 52 Tahun, Semua Bergerak Semua Terlibat

Saat ini lagi trending FT8 - Digimode, dimana dengan digimode kita bisa menjangkau QSO dengan sesama Amateur Radio Nasional bahkan International, dan kemudahan dari Digimode ini kita bisa otomatis melakukan loging QSO kita dengan akun di QRZ ataupun akun LoTW.

Hal ini agak sulit apabila kita menggunakan Phone Mode, dimana tidak jarang lawan QSO kita tidak di depan komputer sehingga log yang kita lakukan seringkali tidak mendapatkan konfirmasi.

Diatas adalah skema yang saya gunakan, banyak varian Digimode interface yang beredar di internet, semuanya bisa kita gunakan, salah satu option saya memilih rangkaian diatas karena radio juga cocok dengan design diatas, selain itu juga ada optocoupler yang menjamin tidak ada interferensi langsung dari komputer terhadap perangkat radio(lebih aman0.

beberapa varian rangkaian digimode yang bisa Anda coba

ada juga yang

semuanya bisa kita pakai sesuai dengan selera kita, tuning terhadap beberapa komponen R bisa kita lakukan(jika kita pandang perlu).

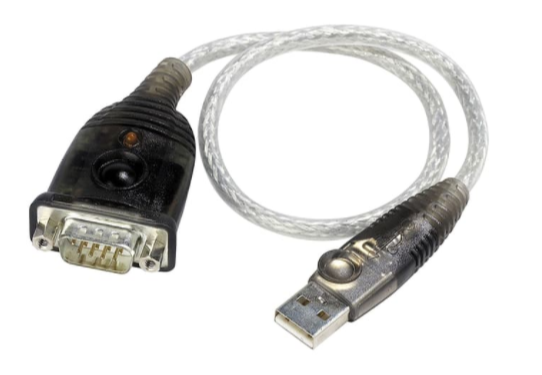

untuk komputer/laptop yang baru port serial sudah jarang ditemukan, bisa menggunakan USB to Serial merk Aten seperti dibawah ini, dengan extender DB9 to DB9 untuk memudahkannya.

Bentuk jadi setelah tersolder kurang lebih seperti dibawah ini

bagaimana interkoneksi dengan PC dan software apa yang digunakan ?

bagaimana yang ke Pesawat Transceiver-nya

software yang dipakai apa?

bisa JTDX ataupun WSJTX, dibawah ini penampakannya

dibawah ini untuk report penampakan signal RX dari radio di seluruh dunia yang sudah ter-transmit oleh pesawat dengan grid location OI62hq dengan power output 35watt.

setelah dilakukan installasi dan interkoneksi dengan PC jangan lupa memasukkan callsign dan Grid area pada Setting JTDX, selamat ber QSO.

Short EFHW(End Fed Half Wave Antenna) 80-10m Band

Pada kesempatan kali ini, coba sharing pengalaman step by step merakit komponon UNUN 1:49 dengan menggunakan Toroid FT240-43 dan Kawat Email 1.5mm.
Lumayan berat untuk nge-lilit email pada inti toroid, diperlukan banyak kesabaran dan teknik dalam "menyulam" kawat email supaya bisa melilit pada permukaan cincin toroid dengan sempurna.

and DIY Inductor 110uH, seperti dibawah, menggunakan material  :

1. Pipa High Impact Conduit 25mm

2. Kawat email 1mm

3. Jumlah lilitan 230-an, mengikuti hasil pengukuran L-C Meter.

Installation pulling Horisontal

Testing without Counterpoise
